Les technologies de géothermie de surface


Chapeau



surface

Retrouvez ici quelles sont les ressources exploitables (ressources) avec la géothermie de surface, comment accéder à cette ressource (accès), quel système permet de la capter (captage), comment l’énergie est produite (production) puis diffusée (émission).




Les ressources valorisables par pompe à chaleur (PAC)


La géothermie de surface est une énergie verte présente presque partout en France.

Ces ressources se situent soit au sein de roches du sous-sol (alors exploitées en boucle fermée), soit dans des nappes d’eau souterraine (alors exploitées en boucle ouverte), à des profondeurs généralement inférieures à 200 mètres.


Les ressources au sein des roches du sous-sol (boucle fermée)


Il est possible de connaître les ressources géothermiques potentielles du sous-sol sur une grande partie du territoire français en consultant les atlas régionaux réalisés par le BRGM (Bureau de Recherches Géologiques et Minières). Ces atlas sont accessibles sur l’espace cartographique

En se positionnant sur une commune sur la carte, l’utilisateur peut ainsi évaluer le potentiel en géothermie sur sondes géothermiques verticales. Cette première approche, sur un point donné ou un territoire plus large, pourra ensuite être approfondie par l’expertise d’un bureau d’études sous-sol pour des projets importants.

Plusieurs facteurs liés au sous-sol impactent la performance de l’installation géothermique, en premier lieu :

  • sa conductivité thermique, c’est à dire sa capacité à transférer la chaleur ;
  • sa température.

Dans certains contextes (présence de vides souterrains, de type karst par exemple, ou de minéraux réactifs en présence d’eau, comme l’anhydrite ou le sel gemme), l’exploitation de la ressource est déconseillée ou nécessite des dispositions particulières. Ces contextes particuliers sont pris en compte sur les cartes réglementaires relatives à la Géothermie de Minime Importance, accessibles sur l’espace cartographique.

Le test de réponse thermique (TRT)
Le test de réponse thermique constitue une étape indispensable au dimensionnement d’un champ de sondes géothermiques verticales (TRT obligatoire dès que la taille du champ de sondes dépasse 1000 mètres linéaires cumulée de sondes)
. Ce test est réalisé sur une première sonde  pour caractériser les propriétés thermiques du sous-sol impactant la performance des sondes géothermiques verticales (température et conductivité thermique moyennes du sous-sol) mais aussi la résistance thermique de cette première sonde test. La qualité de la pose de la sonde test, liée à la cimentation du forage notamment, est aussi évaluée via cette valeur de résistance.



Les ressources des nappes d’eau souterraine (boucle ouverte)


Les ressources géothermiques superficielles sur nappe sont nombreuses mais leur potentiel énergétique est très variable.

Elles sont décrites dans les atlas régionaux élaborés par le BRGM à partir de différents critères clés comme la profondeur, le débit d’eau exploitable et la température de ces nappes souterraines.

En se positionnant sur une commune donnée de la carte, l’utilisateur peut ainsi savoir si le potentiel en géothermie sur nappe d’eau souterraine est plutôt fort, moyen ou faible.

Dans certains contextes (jaillissement potentiel, possibilité de mise en communication ou de remontée de nappe), l’exploitation de la ressource est déconseillée ou nécessite des dispositions particulières. Ces contextes particuliers sont identifiés sur les cartes réglementaires relatives à la Géothermie de Minime Importance, accessibles sur l’espace cartographique.


L’accès à la ressource de surface


La technique utilisée pour implanter le système de captage de la ressource dans le sous-sol ou dans les nappes d’eau souterraines dépend de la profondeur de la ressource  et de la nature du sous-sol traversé.


Profondeur de captage de 0 à 10 mètres


Pour accéder à une ressource très peu profonde et la capter avec des échangeurs fermés spécifiques, il est nécessaire de faire appel à un entrepreneur de terrassement. Selon le type de technologie utilisé, il décaisse le terrain ou creuse les emplacements des échangeurs à la tarière ou au godet.


Profondeur de captage supérieure à 10 mètres


Pour accéder à une ressource plus profonde et installer les capteurs, il faut recourir à des techniques de forage (ou foration).

Les principales techniques sont les suivantes :

  • Le marteau fond de trou (MFT) utilise un marteau pneumatique équipé de taillants, fixé à la base d'un train de tiges pour percuter le sous-sol par envoi d'air comprimé. Le procédé est très efficace en terrains durs et homogènes.

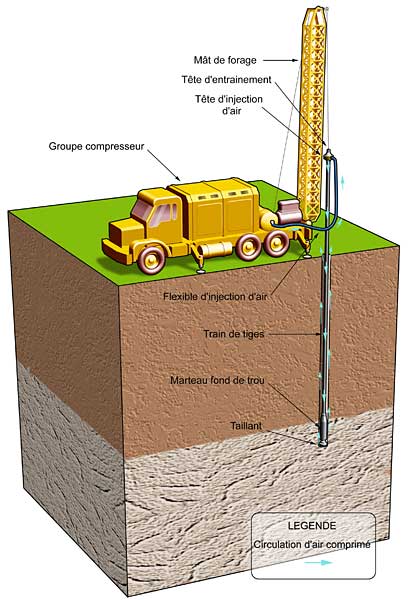

 Forage marteau fond de trou
 Forage marteau fond de trou © ADEME BRGM



  • Le forage rotary utilise un ensemble de tiges lourdes qui détruit la roche sous l'effet simultané du poids et de la rotation de l’outil. Ces tiges creuses évacuent les boues de forage sous pression. Le procédé est adapté aux terrains mal consolidés et meubles.

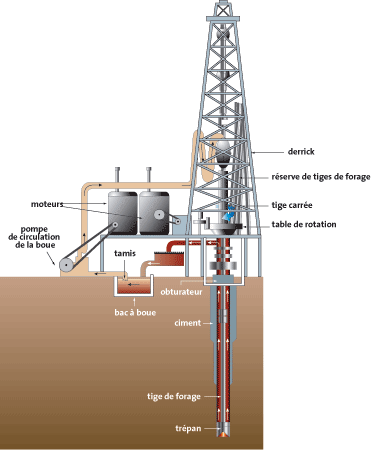

forage rotagy
Forage rotary © BRGM



Le captage de la ressource


Les captages en boucle fermée


Les systèmes géothermiques dits "en boucle fermée" sont constitués d’une boucle de tuyau dans laquelle circule un fluide caloporteur qui transmet son énergie à une pompe à chaleur (PAC).

Ce circuit est installé en sous-sol et peut se présenter sous différentes géométries.


Echangeurs horizontaux


Les échangeurs (ou capteurs horizontaux) sont constitués de tubes de polyéthylène installés en boucles enterrés horizontalement à faible profondeur (de 0,80 à 1,20 mètre).

Plus d'infos sur les échangeurs horizontaux


Corbeilles (échangeurs compacts)


Les échangeurs compacts se présentent sous forme de ressorts cylindriques ou coniques. Implantés entre 1 et 10 mètres de profondeur, ils constituent un intermédiaire intéressant entre les capteurs horizontaux et les capteurs verticaux car ils ne nécessitent pas de forage et sont installées à des profondeurs où le sol est relativement stable en température au cours des saisons.

Plus d'infos sur les corbeilles


Sondes géothermiques verticales (échangeurs verticaux)


Placé dans un forage d’environ 150 mm de diamètre et à une profondeur pouvant atteindre 200 mètres, l’échangeur est ici constitué d’une ou plusieurs sondes verticales. Chaque sonde est composée le plus souvent d’un tube en U (ou double U) en polyéthylène (PEHD). Les tubes sont scellés par une cimentation spécifique pour optimiser les échanges thermiques entre le fluide caloporteur et le sous-sol. L’ensemble forage (tubes) ciment est appelé sonde géothermique verticale. On parle de champ de sondes géothermiques lorsqu’un nombre élevé de sondes est mis en place.

Plus d'infos sur les sondes géothermiques verticales


Fondations thermoactives (géo-structures énergétiques)


Dans le cas des fondations thermoactives, le réseau de tubes en polyéthylène dans lequel circule le fluide caloporteur est directement intégré au béton armé des éléments de fondations (pieux, parois moulées, dalles, semelles ou autres éléments en béton en contact avec le sol).

Plus d'infos sur les fondations thermoactives


Captage de l’énergie des eaux usées


Le principe du captage de l’énergie contenue dans les eaux usées (eaux d’assainissement) est différent. Un échangeur de chaleur peut être placé directement dans la canalisation d’eaux usées ou mis en place de manière déportée. Il transfère ensuite l’énergie à une boucle d’eau desservant une pompe à chaleur (PAC).

Plus d'infos sur l'énergie des eaux usées


Les captages en boucle ouverte


Un système géothermique en boucle ouverte valorise l’énergie de l’eau souterraine et nécessite généralement deux forages (doublet).
Un premier forage (“de production”) est utilisé pour le pompage de l’eau souterraine. Il est acheminé à un échangeur thermique qui transmet l’énergie à une pompe à chaleur (PAC). Un second forage (“d’injection”) assure la réinjection de l’eau souterraine dans son milieu d’origine.

D’autres situations peuvent être qualifiées de "systèmes en boucle ouverte" :

  • Captages sur eaux de surface (rivières, lacs, …)  ;
  • Captages sur eau de mer ;
  • Captage sur exhaures de mines.


Plus d'infos sur :

Le puits climatique


Un puits climatique permet d’alimenter un bâtiment en air tempéré en le faisant circuler dans une conduite enterrée à une profondeur généralement de 1 à 2 mètres.

Selon les conditions climatiques, l’air est refroidi (puits provençal) ou préchauffé (puits canadien) grâce à la quasi-stabilité en température du sol au cours des saisons à partir de quelques mètres de profondeur.

Plus d'infos sur le puits climatique


Production d’énergie avec une PAC géothermique


Produire du chaud


Pour produire du chaud avec une PAC géothermique, un échangeur thermique transfère la chaleur prélevée de la source froide (sous-sol, nappe) au fluide caloporteur de la PAC. Au niveau de l’évaporateur, le fluide change d’état et se transforme en vapeur. Le compresseur comprime cette vapeur, augmentant ainsi sa température. Dans le condenseur, la vapeur transmet sa chaleur au milieu à chauffer (source chaude). La température et la pression du fluide caloporteur s’abaissent après passage dans un détendeur, ce qui autorise une nouvelle absorption de chaleur et un nouveau cycle de la PAC.

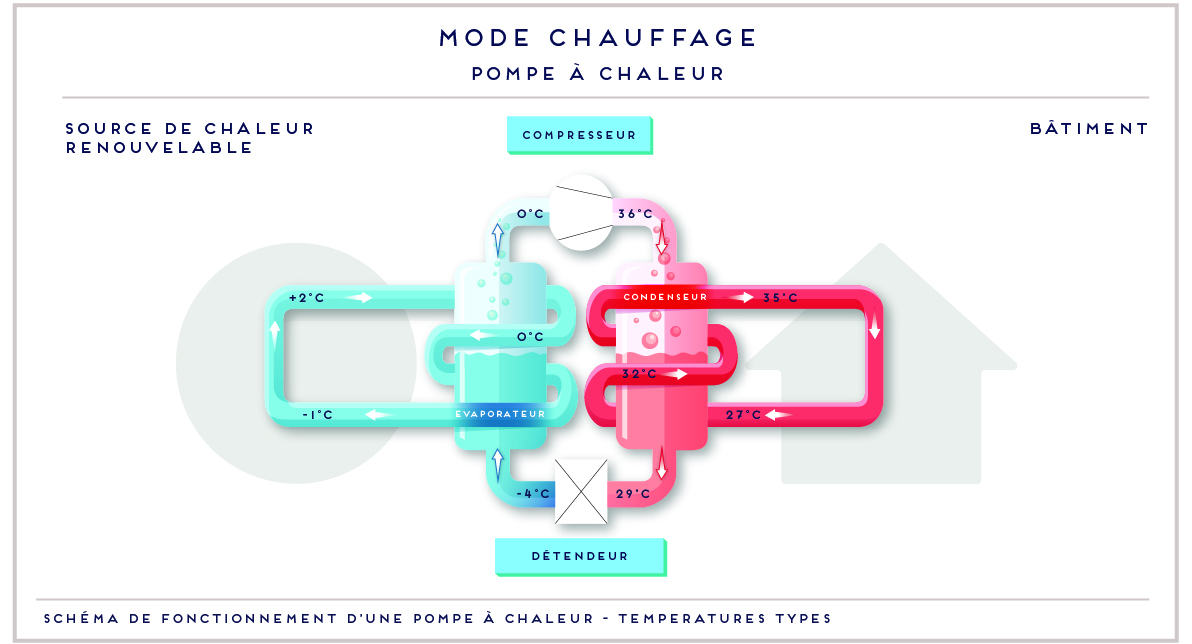

Fonctionnement de la PAC en mode chauffage© BRGM
Schéma de fonctionnement d’une PAC à compression en mode chaud © BRGM

Plus d’infos sur :

Produire du froid avec une PAC réversible


Grâce à une PAC réversible, il est possible de produire de la chaleur en hiver et du froid en été.

Pour cela, il convient d’inverser le cycle du fluide frigorigène. Le condenseur devient ainsi évaporateur et inversement. Il est alors possible de prélever, en été, de la chaleur du bâtiment pour la rejeter dans le milieu extérieur (nappe ou sous-sol par exemple), ce qui présente l’avantage de "recharger" thermiquement le sous-sol et ainsi d’augmenter la performance des installations pour la saison suivante.

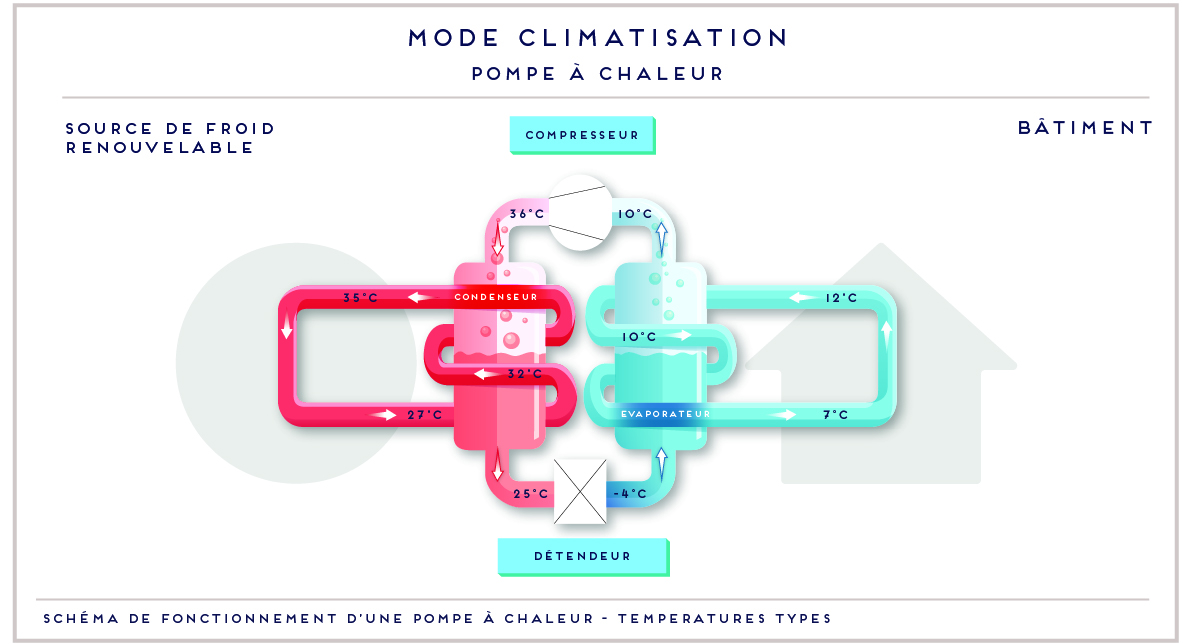

Schéma de fonctionnement d’une PAC à compression en mode climatisation © BRGM
Schéma de fonctionnement d’une PAC à compression en mode climatisation © BRGM



Le géocooling


La géothermie de surface peut permettre de valoriser directement la température du sous-sol pour le rafraîchissement naturel d’un bâtiment en été. Cette technique s’appelle le géocooling.

Son principe est de faire circuler, via un échangeur thermique, le fluide caloporteur qui provient du système géothermique placé dans le sous-sol, plus frais, directement dans le réseau du bâtiment, améliorant ainsi le confort d’été. La pompe à chaleur n’étant pas sollicitée, cela rend cette  solution particulièrement économique. La PAC peut néanmoins continuer à produire l’eau chaude sanitaire en parallèle.

Schéma de principe du géocooling pour rafraîchir © BRGM
Schéma de principe du géocooling pour rafraîchir © BRGM



Produire du chaud et du froid simultanément


Une pompe à chaleur peut produire simultanément du chaud et du froid pour couvrir de façon simultanée des besoins de chauffage et de climatisation. On parle alors de thermofrigopompe. L'énergie utile est alors à la fois celle qui est rejetée sur la source chaude et celle qui est prélevée à la source froide.

L’énergie excédentaire ou manquante pour les besoins du bâtiment est récupérée via l’échangeur géothermique.


Alimenter une boucle d'eau tempérée


Certaines ressources géothermiques, couplées à des besoins particuliers, permettent d’alimenter en chaud et/ou en froid un îlot de bâtiments, voire un éco-quartier dont les besoins sont mutualisés. Cette infrastructure est appelée "boucle d’eau tempérée".

Elle se compose généralement de deux tubes (un chaud, un froid) transportant de l’eau à basse température (par exemple à 10 ou 15 °C) à un ensemble de bâtiments équipés chacun de pompes à chaleur géothermiques. Les bâtiments nécessitant du chauffage prélèvent la chaleur et refroidissent le tube “froid”. Cela améliore les performances de la production de froid des bâtiments nécessitant du rafraîchissement, qui eux-mêmes réchauffent le tube “chaud” de la boucle.


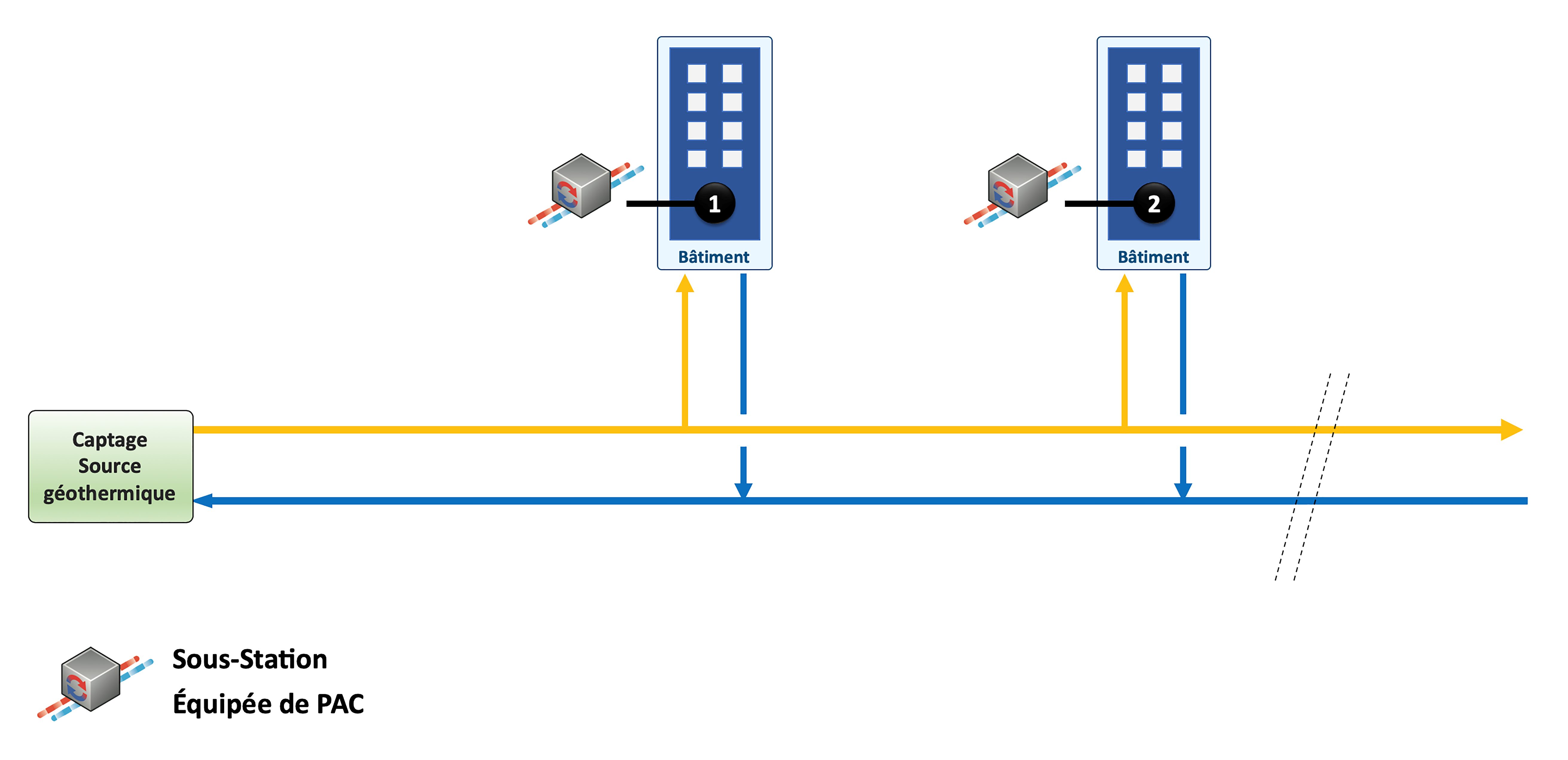

Boucle d'eau tempérée © Accenta
Boucle d'eau tempérée © Accenta


Plus d’info sur boucle d’eau tempérée :

Produire de l’eau chaude sanitaire


Une PAC installée pour du chauffage peut également permettre de produire de l’eau chaude sanitaire : on parle dans ce cas d’une PAC double service.

Le chauffe-eau thermodynamique (CET) est une pompe à chaleur de petite puissance dédiée exclusivement à la production d’eau chaude sanitaire. Les modèles "géothermiques" valorisent la chaleur du sous-sol.


Coefficient de performance (COP)


Le coefficient de performance(COP) théorique d’une pompe à chaleur est le rapport entre la quantité d’énergie produite et la quantité d’énergie électrique consommée pour cela.

Le COP réel de la machine est cependant inférieur à ce COP théorique car il intègre les pertes et les consommations des équipements auxiliaires. Le COP théorique correspond à la performance énergétique de la PAC en mode chaud, mesuré selon les normes en vigueur définies au niveau européen (norme EN 14511-2). Plus cette valeur est élevée, meilleure est la machine. Les valeurs de COP réels données par les constructeurs sont généralement comprises entre 4 et 5, c’est à dire que pour 1 kWh électrique consommé par la PAC, 4 à 5 kWh thermiques sont restitués.

L’appellation EER (coefficient d’efficacité frigorifique) traduit l’efficacité d’un système thermodynamique quand il produit du froid (équivalent du coefficient de performance "COP" pour le chauffage).


Emission dans les bâtiments

Avant tout changement du système de chauffage et/ou de rafraîchissement d’un bâtiment, il est conseillé de réduire les consommations d’énergie. Les solutions passent par :

  • l’amélioration de l’isolation des murs, planchers et toitures ;
  • l’adoption de pratiques plus sobres (mise en place d’une régulation des températures, baisse des consignes de température dans certaines pièces, …).

Par ailleurs, le type d’émetteurs de chauffage et/ou de rafraîchissement est déterminant sur les performances du système géothermique : plus basse est la température d’alimentation du circuit de chauffage, meilleure est la performance de la pompe à chaleur. Pour cela, l’émetteur doit avoir une grande surface d’émission afin de fonctionner à basse température (45-50 °C).


Les radiateurs basse température


Les radiateurs basse température sont adaptés à un chauffage par pompe à chaleur géothermique. Leur surface d’échange est nettement plus élevée que celle des radiateurs classiques haute température reliés à une chaudière : gain d’environ 150 %.


Les planchers chauffants rafraîchissants


Compte tenu de leur grande surface d’émission, les planchers chauffants basse température sont adaptés à un chauffage par pompe à chaleur.

La réversibilité pour apporter de la fraîcheur en été peut être envisagée, moyennant des précautions pour éviter la condensation de l’eau contenue dans l’air à la surface du plancher.


Les plafonds rayonnants hydrauliques


Les plafonds rayonnants hydrauliques peuvent fonctionner en chauffage et rafraîchissement avec, dans ce dernier cas, des puissances particulièrement intéressantes.


Emetteurs d’air


Les ventilo-convecteurs sont les appareils basse température le plus couramment utilisés.

La mise en œuvre de ces équipements demande de la vigilance pour éviter de générer des courants d’air, un niveau sonore élevé, ou encore une sensation de chaleur et de froid excessifs.

Ils ont l’avantage de produire de la chaleur comme de la fraîcheur. Leur dimensionnement est généralement prévu pour une eau entre 40 et 50 °C pour le chauffage.


Poutres froides actives


Comme les ventilo-convecteurs, les poutres froides actives sont installées au plafond et assurent la ventilation, le chauffage et le rafraîchissement.


Batteries froides et chaudes de Centrale de traitement d'air (CTA)


Les batteries des centrales de traitement d’air peuvent valoriser l’énergie géothermique à condition de bien les dimensionner pour atteindre la puissance nécessaire à basse température.
